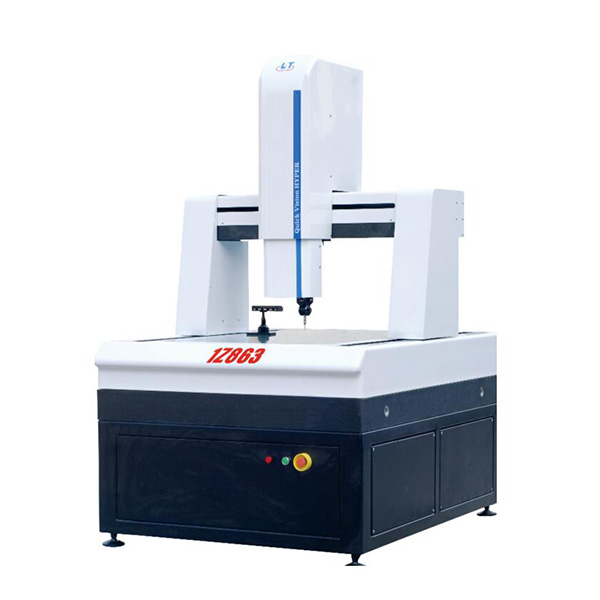

QV自动影像测量仪

品质特征(测量工件不动,龙门架移动)

1、带您进入三维复合式测量的世界:全自动龙门式大行程复合坐标测量仪。
2、基座采用大理石(00级)材料,坚固的平台设计,保证拥有极高的稳定性及刚性。
3、采用研磨级滚珠螺杆和精密线性导轨,配合松下高性能交流伺服系统全闭环控制,高精度,高速度,高稳定性。
4、LT-3D定制高分辨彩色摄像机,保证拥有高品质的测量画面。
5、全自动变倍镜头,改变倍率后不需要重新校正。
6、可程控四环八区LED表面冷光源,直轴轮廓冷光源(选配同轴冷光源)。
7、开放式贴片光学尺0.0005mm。
8、英国Renishaw接触式测头组(可选配自动探针SCR系统)及日本基思士激光测头组。
9、自主研发功能强大的全自动3D测量软件,可编程自动测量。
10、影像,探针,激光共轴测量,可编程自动测量。
11、可以选配Z轴测量范围:400mm.
12、可选择双Z轴测量。
  • 产品参数
仪器型号 1Z543 1Z863 1Z1083 1Z12103 1Z18123
2Z543 2Z863 2Z1083 2Z12103 2Z18123




(mm)
X 400 600 800 1000 1200
Y 500 800 1000 1200 1800
Z 300(400) 300(400) 300(400) 300(400) 300(400)



(mm)
硬铝合金台面 680*640 940*800 1210*1010 1210*1440 2020*1440
玻璃台面 638*598 890*790 1168*968 1398*1168 1968*1398
玻璃承重 75kg 75kg 75kg 75kg 75kg
大理石承重 150kg 150kg 150kg 150kg 150kg
外形尺寸(mm) 1340*1100*2080 1600*1300*2080 1900*1450*2080 1900*1900*2080 2700*1900*2080
仪器重量(kg) 1100kg 1800kg 2600kg 3200kg 4200kg






测量速度 MAX:400mm/s
CCD LT-3D定制高分辨率彩色摄像机
变焦物镜 全自动变倍:0.7-4.5X
视频放大分倍率 20-120X(显示器24寸)
物方视场 16-1.6mm
工件厚度 <400mm
显示分辨率 0.0001mm
运动控制系统:四轴全闭环控制:三轴交流伺服马达全闭环控制,预压线性滑轨与研磨级滚珠螺杆驱动,步进马达同轴控制镜头组
重复性 2.0μm
测量精度 XY轴<(2.6+L/150)um,Z轴(光学测量时)<(5+L/150)um
照明 可程控四环八区LED表面光及直轴轮廓冷光源(选配同轴冷光源),亮度可调
电源 220V±10%(AC) 50HZ  20A
