Technical Specification
Instrument Features

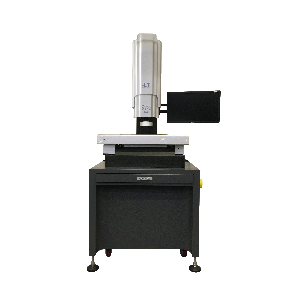

QVT系列 高精度复合式坐标测量仪（双Z轴）
| 2Z543 | 2Z863 | 2Z1083 | 2Z12103 | 2Z18123 | ||
| 测 量 范 围 （mm） | X | 400 | 600 | 800 | 1000 | 1200 |
| Y | 500 | 800 | 1000 | 1200 | 1800 | |
| Z | 300(400) | 300(400) | 300(400) | 300(400) | 300(400) | |
| 工 作 台 （mm） | 硬铝合金台面 | 680*640 | 940*800 | 1210*1010 | 1210*1440 | 2020*1440 |
| 玻璃台面 | 638*598 | 890*790 | 1168*968 | 1398*1168 | 1968*1398 | |
| 玻璃承重 | 75kg | 75kg | 75kg | 75kg | 75kg | |
| 大理石承重 | 150kg | 150kg | 150kg | 150kg | 150kg | |
| 外形尺寸（mm) | 1340*1100*2150 | 1600*1300*2150 | 1900*1450*2150 | 2140*1700*2150 | 2700*1900*2150 | |
| 仪器重量(kg) | 1100kg | 1800kg | 2600kg | 3200kg | 4200kg | |
| 影 像 及 测 量 系 统 | 测量速度 | MAX:400mm/s | ||||
| CCD | LT-3D定制高分辨率彩色摄像机 | |||||
| 变焦物镜 | 全自动变倍：0.7－4.5X | |||||
| 视频放大分倍率 | 20－120X（显示器24寸） | |||||
| 物方视场 | 16－1.6mm | |||||
| 工件厚度 | <400mm | |||||
| 显示分辨率 | 0.0001mm | |||||
| 运动控制系统：四轴全闭环控制：三轴交流伺服马达全闭环控制，预压线性滑轨与研磨级滚珠螺杆驱动，步进马达同轴控制镜头组 | ||||||
| 重复性 | 2.0μm | |||||
| 测量精度 | XY轴<(2.6+L/150)um,Z轴（光学测量时）<(5+L/150)um | |||||
| 照明 | 可程控四环八区LED表面光及直轴轮廓冷光源（选配同轴冷光源）,亮度可调 | |||||
| 电源 | 220V±10%(AC) 50HZ 20A | |||||
