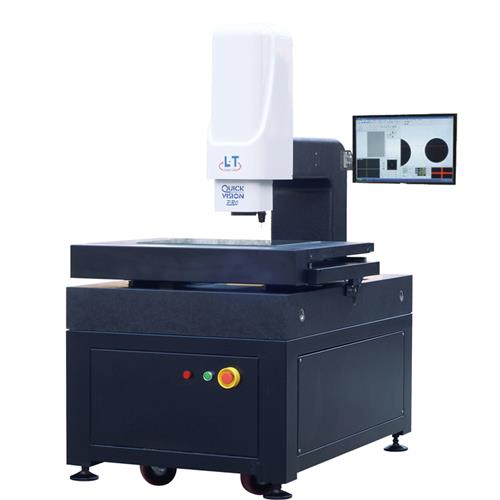

影像测量仪可用于测量产品及模具的位置度、同心度、直线度、轮廓度、圆度和与基准有关的尺寸等。今天，龙天智能仪器来给大家讲解影像测量仪的基本操作。

　　一、接通电脑和影像测量仪的电源，打开电脑，启动系统进入测量界面。

　　二、待测物放到玻璃平台上，调整倍率以确定显像范围，调节光源明亮度及清晰度来显影图象。

　　三、使用工具栏：点、线、圆、弧等工具进行测量

　　1、影像测量仪界面简介：

　　①右下侧功能设定视窗：红色显示点测定，NUM蓝色显示1(点数)，Input 点输入(点抓取)等同于脚踏板、Recall要素呼出、Cancel取消上一点操作(如果是一点，则无法取消)、Memo要素记忆、Quit退出此功能，X、Y、Z为十字光标对应的坐标点，可选择单位mm/inch(英寸)、坐标系XYZ/RAZ(极坐标系)、面X-Y/斜面、坐标显示方式MCS机械坐标/WCS工件坐标

　　②右上侧绘图显示视窗：图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档，等同于右键里的图形编辑

　　③左下侧测定值显示视窗：显示选择的尺寸计算里的参数，点击右键可对数据进行编辑及打印

　　2、尺寸计算工具：单距(X、Y)、差距(XD、YD)、D1直径、R半径、E面积、F真圆度、LC距离、点数，点击确定键，则选择的尺寸仅用一次;点击确定存档键，则选择的尺寸存档保留，可多次使用。

　　3、点测定：点击工具栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，左下侧测定值显示视窗将显示测定的点。

　　4、投影线测定：点击工具栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值显示视窗将显示测定的线的所选参数的结果。

　　5、投影圆测定：点击工具栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值显示视窗将显示测定的圆的所选参数的结果。

　　6、弧要素测定：同投影圆测定。

　　四、使用快速工具：点、线、多段线、圆、弧、多段弧、多弧取圆

　　1、尺规校正：做尺规教正后不得调节光源强度和焦距(倍率)否则，测量结果不准确。放产品于适当位置，可通过两个旋纽，左前方的可调节前后距离，右上方的可调节左右距离。

　　①选择适合的倍率，可通过镜头上方的两个焦距来调节倍率，上方的是粗焦距，调节大倍率的， 下方的是细焦距，调节小倍率的。

　　②调节合适的亮度，可打开物镜和玻璃平台下的灯。打开CCD后面的物镜灯的开关，通过调节开关旁边的旋纽 来增加或减小上面的灯光的亮度;打开仪器左边托台上的开关，通过调节左边的红色旋纽，增加或减小下面的灯光的亮度。

　　③调节清晰度，可通过调节物镜上方的两个旋纽，两个旋纽要同时上下移动，否则，两边的旋 纽反方向旋转，会使两个旋纽锁紧无法移动，或会使两个旋纽松开，镜头会急剧下降，易损坏镜头。

　　④选择影像处理菜单的尺规校正，弹出密码窗口，输入密码KCMM，点击Enter，进入倍率修改窗口，点击修改键，弹出是否清除原设倍率，点击是确认。

　　⑤放上校正规，选择大小合适的圆，点击图标，移动鼠标，指针会带一个红色的小圆，在选择 的圆的边上移动，系统会自动选取圆，以一个圆环套住选择的圆，在画面上双击鼠标左键输入，左右、上下按顺序依次选取四次，完成尺规校正。

　　2、点选取，又称为寻边：点击图标，在画面上单击鼠标左键，移动鼠标经过测量物的边界，松开鼠标左键输入，系统自动选取边界上的点，将测量数据显示在测定值显示视窗。

　　3、线选取：点击图标，移动鼠标，指针会带一个红色的小圆，靠近测量物的边界时会多出一个红色的长 方形，套选测量物的边，单击选中后，在画面上双击鼠标左键输入，系统会自动选取线，将测量数据显示在测定值显示视窗。

　　4、多段线选取：点击图标，移动鼠标，指针会带一个红色的小圆，靠近测量物的边界时会多出一个红色的长方形一个红色的长方形，套选测量物的边，选中后，在画面上双击鼠标左键输入，一次套选不全，可重复多次套选，每次套选系统都会自动选取线，最后点击CAL键，在测定值显示视窗显示测量数据。

　　5、圆选取：点击图标，移动鼠标，指针会带一个红色的小圆，靠近测量物的边界时会变成红色的圆环，圆环的两个圆套住测量圆的边，两个圆愈接近测量圆的边时，选取就愈准确，选中后，在画面上双击鼠标左键输入，系统会自动选取圆，将测量数据显示在测定值显示视窗。

　　6、弧选取：点击图标，移动鼠标，指针会带一个红色的小圆，靠近测量物的边界时会变成红色的圆弧，选中后，在画面上双击鼠标左键输入，系统会自动选取弧，将测量数据显示在测定值显示视窗。

　　7、多段弧选取：点击图标，移动鼠标，指针会带一个红色的小圆，靠近测量物的边界时会变成红色的圆弧，选中后，在画面上双击鼠标左键输入，系统会自动选取弧，移动鼠标再次选取，选中后，在画面上双击鼠标左键输入，点击CAL键，将测量数据显示在测定值显示视窗。

　　8、弧测圆选取：点击右侧图标，移动鼠标，指针会带一个红色的小圆，靠近测量物的边界时会变成红色的圆弧，选中后，在画面上双击鼠标左键输入，系统会自动选取弧，再次移动鼠标，选取弧，选取三次，按CAL图标，系统将测量数据显示在测定值显示视窗。

　　五、量交点中点：(线交点)

　　1、选择投影线测定，转动仪器左边和右边的旋纽，移动CCD镜头，使测量界面中的十字光标接近测量物的测量线，通过Input输入或通过脚踏板点取两个点(NUM值)，测得两点即成一条线，重复做一条线，点击工具栏的量交点中点工具，移动鼠标，在绘图显示视窗单击两条线或在侧测定值显示视窗双击测定的线，系统自动找到交点。

　　2、可配合快速工具使用，用快速工具线选取做两条线，点击工具栏的量交点中点工具，移动鼠标，在绘图显示视窗单击两条线或在侧测定值显示视窗双击测定的线，系统自动找到交点。

　　3、距离：(点、线、圆距离：LS最小距离，LC常用距离，LL最大距离)

　　(1)点距离：通过工具栏的点测定或快速工具的点选取，做两个点，点击工具栏的距离工具，移动鼠标，在绘图显示视窗单击两个点或在侧测定值显示视窗双击测定的点，系统自动计算距离。

　　(2)线距离：同点距离。选取线的顺序不同，则LC距离也不同。

　　(3)圆距离：同点距离。

　　六、角度：(线角度)通过工具栏的线测定或快速工具的线选取，做两条线，点击工具栏的距离工具，移动鼠标，在绘图显示视窗单击两条线或在侧测定值显示视窗 双击测定的线，系统自动计算角度。

　　七、轴补正：点击工具栏的轴补正工具，通过工具栏的线测定输入一条线，此线将自动补正为X轴或Y轴。

　　八、原点设定：结合轴补正工具使用。输入线轴补正后，点击工具栏的原点设定工具，再输入一点，此点将自动成为原点。

　　九、测量结果可以保存或打印，保存时以默认路径保存，打印时在数据窗口单击右键打印。
